（ZR-KX-HS-F46F46P1 1×2×1.5）补偿导线

1. 前缀与分度号

- ZR：阻燃（C类，可做B/A）

- KX：K分度热电偶延长型（镍铬-镍硅，匹配K型热电偶）

- H：耐热用（非普通70℃级）

- S：精密级（精度高于普通级）

2. 绝缘/护套/屏蔽

- F46：聚全氟乙丙烯（FEP），耐温**-40℃～200℃**，耐油耐酸碱、抗老化

- F46：同样F46护套

- P1：镀锡铜丝编织总屏蔽（抗电磁干扰）

3. 规格（1×2×1.5）

- 1：1组对绞

- 2：每组2芯（正/负极）

- 1.5：每芯标称截面积1.5 mm2（多股软铜）

二、参数

- 长期工作温度：-40℃～200℃（F46特性）

- 导体：多股软铜（第5类），正/负极分色（红/黑）

- 绝缘/护套：F46（FEP），耐油、耐化学、耐候

- 屏蔽：镀锡铜丝编织（P1），屏蔽率≥85%

- 阻燃：单根垂直燃烧，符合GB/T 18380

- 弯曲半径：≥6×电缆外径（固定/移动均可）

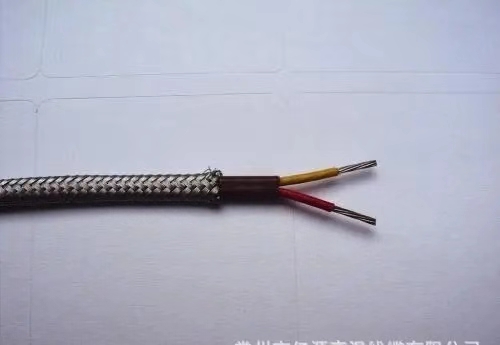

三、结构示意

1. 多股软铜导体（1.5 mm2）

2. F46绝缘（分色）

3. 2芯对绞（正/负）

4. 镀锡铜丝编织总屏蔽（P1）

5. F46外护套

6. 整体阻燃
